Правильный подбор мотор-редуктора — это ключ к надежной, долговечной и экономичной работе оборудования. Ошибка на этапе выбора может привести к перегреву, повышенному износу, частым остановкам и дорогостоящему ремонту. Рассмотрим подбор по шагам и объясним, почему они важны.
Шаг 1. Укажите тип нагрузки, режим работы и область применения
Первое, с чего нужно начинать — понять, для чего именно будет использоваться мотор-редуктор.
Важно ответить на вопросы:
- Какой механизм приводится в движение: конвейер, мешалка, кран?
- Нагрузка постоянная или переменная?
- Есть ли частые пуски, реверсы, ударные нагрузки?
- Работает ли оборудование непрерывно или циклично?
Например:
- Конвейеры — чаще всего постоянная нагрузка
- Мешалки — характерна переменная нагрузка с высоким пусковым моментом
- Подъемные механизмы — высокая ответственность, кратковременные перегрузки, разные режимы работы
Тип нагрузки и режим работы влияют на выбор сервис-фактора.
Шаг 2. Рассчитайте требуемый крутящий момент
Крутящий момент — один из ключевых параметров мотор-редуктора.
При расчете необходимо учитывать:
- массу перемещаемого груза;
- радиус колеса (барабана);
- силы трения;
- коэффициент запаса.
Лучше ориентироваться на момент на выходном валу, а не только на мощность двигателя.
Ошибка многих пользователей — выбирать мотор-редуктор «по мощности», не проверяя, хватает ли момента в реальных условиях работы.
Шаг 3. Определите требуемую скорость вращения
На этом этапе нужно понять:
- какую скорость вращения должен иметь выходной вал (об/мин);
- допустимы ли отклонения;
- будет ли использоваться частотный преобразователь.
На основании этого подбирается передаточное число редуктора:
Шаг 4. Выберите электродвигатель
При выборе электродвигателя учитываются:
- мощность;
- напряжение и частота сети;
- класс защиты (IP);
- класс изоляции;
- необходимость работы с частотным преобразователем.
Шаг 5. Учтите сервис-фактор (Service Factor)
Сервис-фактор показывает запас по крутящему моменту от номинального
На него влияют:
- режим работы и количество пусков в час;
- характер нагрузки;
- температура окружающей среды.
Для тяжелых условий обычно рекомендуется сервис-фактор 1.5–2.0 и выше. Подробнее про сервис-фактор мы рассказываем здесь.

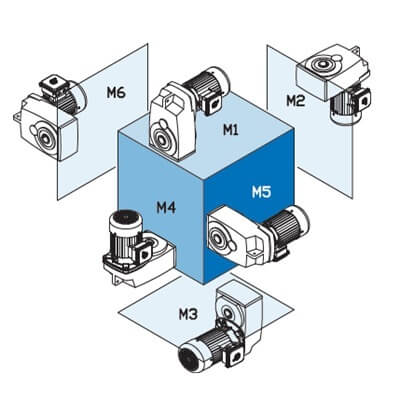

Шаг 6. Определите монтажное исполнение, размер выходного вала и положение клеммной коробки
На практике это один из самых частых источников ошибок.
Нужно заранее знать:
- тип монтажа (на лапах, фланцевый, комбинированный);
- положение изделия в пространстве;
- тип выходного вала (полый, сплошной, со шпонкой, шлицевой);
- удобное положение клеммной коробки и кабельных вводов для подключения двигателя.
Неправильный выбор исполнения может привести к необходимости сложностям при монтаже.
Шаг 7. Учитывайте условия окружающей среды
Обязательно сообщите поставщику:
- температуру эксплуатации;
- наличие пыли, влаги, агрессивной среды;
- взрывозащиты – важна точная маркировка с указанием зоны;
- особенности, такие как, отсутствие вентиляции в помещении.
Для тяжелых условий могут потребоваться:
- двойные уплотнения;
- специальное масло и система охлаждения;
- улучшенная покраска;
- увеличение габарита редуктора
Шаг 9. Обратитесь к специалистам для финальной проверки
Даже при самостоятельных расчетах рекомендуется:
- проверить подбор специалистом;
- согласовать нестандартные условия эксплуатации.
Это позволяет избежать ошибок, которые становятся очевидными уже после запуска оборудования.
Итог
Правильный подбор мотор-редуктора требует комплексного учета нагрузки, момента, условий эксплуатации и монтажа.
Если подойти к задаче системно, мотор-редуктор будет:
- легко установлен;
- работать стабильно;
- служить долгие годы;
