Мощность, обороты и момент связаны следующим образом
Если известны мощность на валу P (кВт) и частота вращения n (об/мин), то момент:
Это удобно для мешалок (когда мощность известна) и для проверки «здравого смысла» по любому механизму.
Но для конвейера и подъёмника правильнее сначала оценить силы/нагрузки, а уже потом перевести их в момент через радиус барабана/звёздочки/барабана лебёдки.

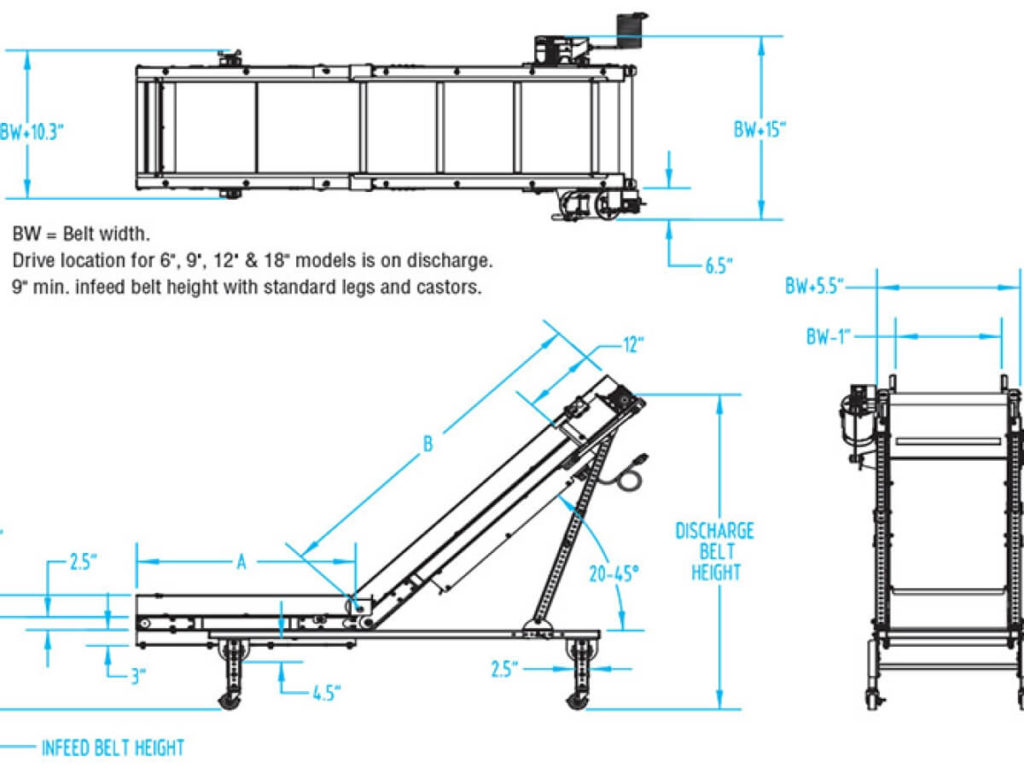

1) Конвейер: крутящий момент на приводном барабане (или звёздочке)
Шаг 1. Найти эквивалентную тяговую силу на ленте/цепи
Упрощённо для установившегося режима:
- Сопротивления движению (ролики, трение, натяжение, направляющие) часто удобно брать как
где G — вес движущихся масс (Н), f — приведённый коэффициент сопротивлений (порядка величины зависит от типа конвейера и качества роликоопор; в реальном проекте его задают нормами/паспортом линии).
- Подъём на уклоне (если есть перепад высоты):
Шаг 2. Добавить разгон (пусковой режим)
Пуск часто определяет выбор редуктора (удар по зубчатым передачам и перегрузка по моменту).
где mэкв — эквивалентная масса всех разгоняемых частей (лента/цепь + груз + вращающиеся массы, приведённые к поступательному движению), a — ускорение (обычно задают временем разгона: ).
Итого для пуска:
Шаг 3. Перевести силу в момент на приводе
где R — радиус барабана/звёздочки, — КПД цепи/муфты/редуктора (в расчёте допускают укрупнённо).
Что критично для подбора мотор-редуктора
- проверяют рабочий момент Ma(t) и максимально допустимый Ma_max (у производителей это отдельные ограничения, особенно для перегрузок/ударов); это явно фигурирует в процедурах подбора
- для конвейеров с частыми пусками важен коэффициент режима/эксплуатации (аналог сервис-фактора); в методиках встречается как fB (коэффициент эксплуатации/нагрузочного режима) и может дополнительно учитываться по температуре/цикличности
Пример
Пусть , барабан
, суммарный КПД 0,9:
.
Дальше этот момент сравнивают с допустимым для выбранного типоразмера с учётом сервис-фактора/коэффициента режима.
2) Мешалка: крутящий момент на валу мешалки
Для мешалок обычно считают от требуемой мощности перемешивания, оборотов и конструкции мешалки.
Вариант А (когда известна требуемая мощность)
- оцениваем/берём из проекта мощность на валу мешалки P2
- считаем момент:
Где взять P2, если её нет? — Вариант B.
Вариант B (оценка мощности по гидродинамике)

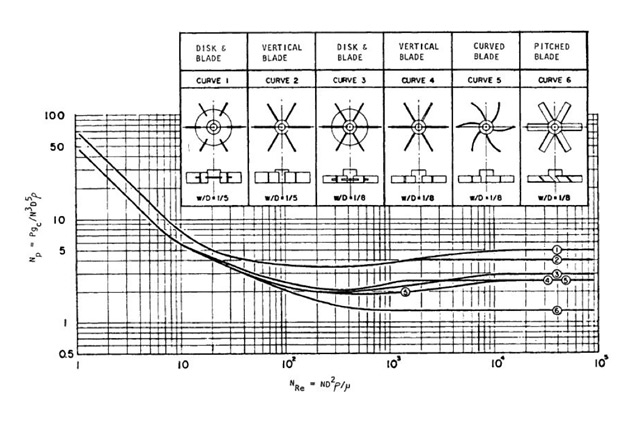

Для мешалок часто применяют зависимость:
где
— «число мощности» (зависит от типа импеллера и режима течения),
— плотность,
— обороты (1/с),
— диаметр мешалки.
Потом момент:
Что влияет сильнее всего (и почему при расчетах можно “не попасть”)
- Вязкость: при высоких вязкостях режим может перейти в ламинарный, и требуемый момент растёт резко (даже при тех же оборотах).
- Диаметр D: в формуле
— небольшое увеличение диаметра даёт огромный рост мощности/момента.
- Пуск “на густом”: если мешалка запускается при низкой температуре (вязкость выше) — пусковой момент может быть в разы больше рабочего.
Поэтому для мотор-редуктора важно задавать не только Mраб, но и Mпуск / Mmax, и уже под это применять коэффициент эксплуатации/сервис-фактор (по сути тот же смысл, что у fB)
Пример
Если нужно при
:
.
Если пуск на вязкой среде даёт ×2 — кратковременно нужен порядок , и это уже другой типоразмер редуктора.
3) Подъёмник: момент на барабане/звёздочке + требование к тормозу
Для подъёмных механизмов главный расчёт — статический момент удержания + динамика разгона/торможения.
Шаг 1. Статический момент на барабане
Если груз массы m поднимается барабаном радиуса R:
где — КПД механики (полиспаст/редуктор/муфты).
Шаг 2. Динамика (разгон/торможение)
Добавляется:
- момент на ускорение груза
- плюс момент на разгон вращающихся масс (инерции барабана, муфт, двигателя, редуктора), приведённых к валу
Итого на барабане в пуске:
Шаг 3. Пересчёт к валу двигателя/редуктора
Если передаточное число редуктора i:
- момент на выходе редуктора примерно равен моменту на барабане (если барабан на выходном валу)
- момент на валу двигателя:
Отдельно: тормоз — критичен для безопасности
- удержание груза в статике (не “сползать”),
- контролируемое торможение при остановке.
У производителей в подборе часто отдельно фигурируют параметры тормоза/тормозного момента (например, в документации встречаются поля типа UBrake, MBmax и т.п.)
Для подбора полезно фиксировать:
- требуемый момент удержания с запасом (обычно ≥ 1,5…2× статического на валу, в зависимости от схемы и требований безопасности — конкретный коэффициент задаётся нормами/проектом),
- наличие ручного растормаживания/контроля износа (если требуется),
- режимы аварийной остановки.
Пример
Груз 500 кг, барабан R=0,2 м, КПД 0,85:.
Если разгон : добавка
— небольшая составляющая, но инерции механики могут добавить заметно, особенно на высоких скоростях.
Типовые ошибки (общие для всех трёх механизмов)
- Считать момент только по мощности двигателя, не учитывая пуск/удары/инерции.
- Игнорировать, что производитель проверяет Ma_max, а не только “Pn двигателя”
- Не закладывать коэффициент режима/эксплуатации (сервис-фактор). В методиках подбора он учитывается как коэффициент эксплуатации (например, fB с поправками по условиям)
- Для подъёмников — не выделять отдельно требование к тормозу (момент удержания, питание, исполнение)
