Какие мотор-редукторы подходят для кранов и подъемных механизмов

Особенности привода кранового оборудования

Краны, тали, лебёдки и другие подъемные механизмы относятся к оборудованию с циклическим режимом работы, высокими пусковыми нагрузками и повышенными требованиями к безопасности. Привод таких механизмов должен обеспечивать не только передачу крутящего момента, но и устойчивую работу при частых пусках, торможениях и переменных нагрузках.

Основной элемент привода — мотор-редуктор, то есть агрегат, объединяющий электродвигатель и редуктор. Его задача — снизить скорость вращения двигателя и увеличить крутящий момент на выходном валу.

Для подъемных механизмов ключевыми параметрами являются:

  • крутящий момент на выходном валу (М);
  • частота вращения (n);
  • пусковой и максимальный момент (Mmax);
  • радиальная и осевая нагрузка на вал (FR, FA);
  • режим работы по нагрузке (M1–M6);
  • число включений в час (Z);
  • коэффициент запаса по нагрузке fB.

Эти параметры учитываются при подборе мотор-редуктора, поскольку для крановых механизмов характерны значительные

Особенности крановых мотор-редукторов:

1. Повышенный пусковой момент

При подъеме груза двигатель должен развивать момент, превышающий статическую нагрузку системы.

Упрощенно требуемый момент на барабане можно оценить по формуле:

M ≈ (F × D) / 2

где:

  • F — сила, создаваемая грузом (Н),
  • D — диаметр барабана (м).

Например, при подъеме груза 1000 кг (≈9800 Н) барабаном диаметром 0,3 м:

M ≈ 9800 × 0,3 / 2 ≈ 1470 Н·м

Редуктор должен обеспечивать этот момент с учетом коэффициента запаса 1,5–2.

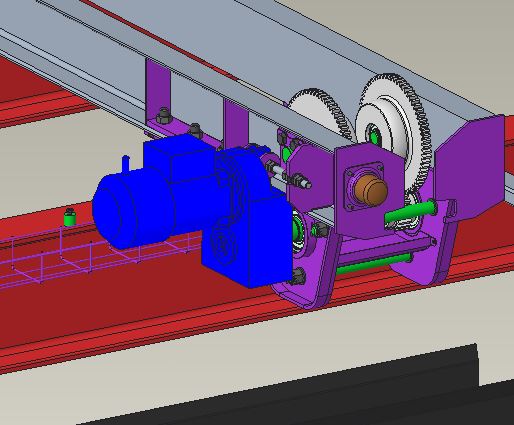

Мотор-редуктор передвижения мостового крана

2. Работа в повторно-кратковременном режиме

Подъемные механизмы редко работают непрерывно. Для них характерен режим:

  • короткий запуск;
  • перемещение груза;
  • остановка;
  • пауза.

В технических характеристиках это обозначается как S3 или S4 (повторно-кратковременный режим).

Также важен параметр числа включений в час, который может достигать:

  • 30–100 для стандартных кранов,
  • >150 и более для интенсивных производственных линий.

3. Наличие тормоза

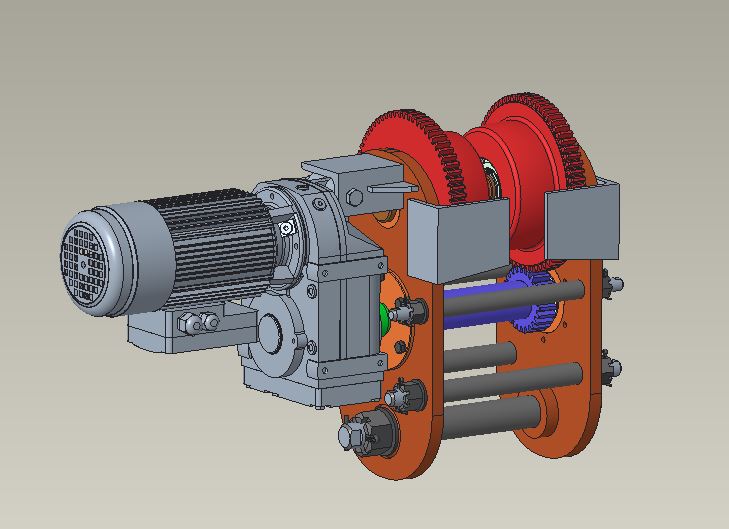

мотор-редуктор подъема

Для подъемных механизмов тормоз — обязательный элемент.

Он выполняет две функции:

  1. удержание груза при остановке и самого крана от перемещения (в том числе от ветровой нагрузки для уличных кранов);
  2. предотвращение самопроизвольного вращения барабана.

Чаще всего используются электромагнитные тормоза постоянного тока, устанавливаемые на вал двигателя.

4. Устойчивость к ударным нагрузкам

При запуске и остановке возникают динамические нагрузки, поэтому редуктор должен:

  • иметь запас прочности зубчатых передач;
  • выдерживать максимальный момент Ma max, превышающий номинальный;
  • учитывать инерцию нагрузки (Jload).

Типовые ошибки при выборе мотор-редуктора

На практике проблемы с крановыми приводами часто возникают из-за ошибок в подборе.

Наиболее распространенные:

  1. недостаточный запас по моменту;
  2. игнорирование динамических нагрузок;
  3. отсутствие тормоза;
  4. неправильный расчет передаточного числа;
  5. выбор редуктора без учета инерции нагрузки.

Особенно критична ошибка, когда номинальный момент редуктора равен расчетному моменту механизма — в этом случае ресурс агрегата резко снижается.
