Основные причины выхода из строя мотор-редукторов

Надёжность мотор-редуктора определяется корректностью подбора по моменту, коэффициенту запаса fB, условиям монтажа и режиму работы (S1…S6).

Практика эксплуатации показывает: более 70 % отказов связаны не с производственным браком, а с ошибками подбора, монтажа и обслуживания. Ниже — систематизированные причины с инженерными пояснениями.

1.Перегрузка по моменту

Что происходит:
Фактический момент нагрузки Mф превышает номинальный выходной момент редуктора Mn2 или допустимый кратковременный Mmax.$$Mф > Mn2 \quad или \quad Mпусковой > Mmax$$Mф>Mn2илиMпусковой>Mmax

Типовые причины:

• Неверно рассчитан коэффициент сервиса (fB).
• Недооценены пусковые моменты (например, для дробилок, смесителей).
• Частые реверсы и ударные нагрузки.
• Заклинивание механизма.

Последствия:

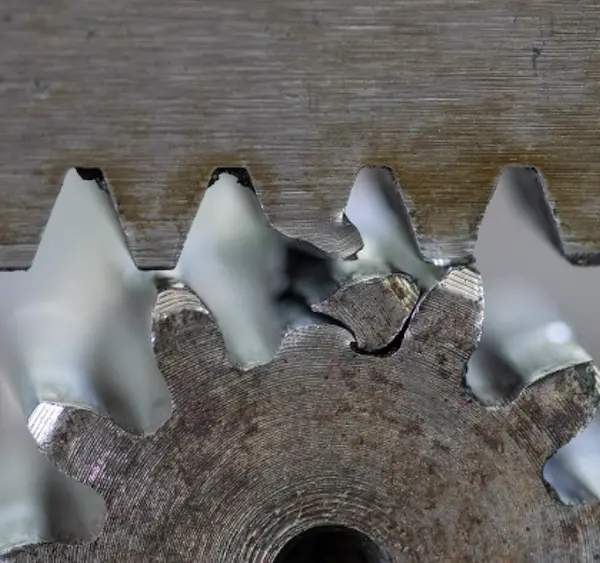

• Питтинг и сколы зубьев.
• Пластическая деформация зубчатого венца.
• Скручивание или облом выходного вала.
• Разрушение шпонки.

Ориентир:
Для ударных нагрузок принимать fB ≥ 1,6…2,5.

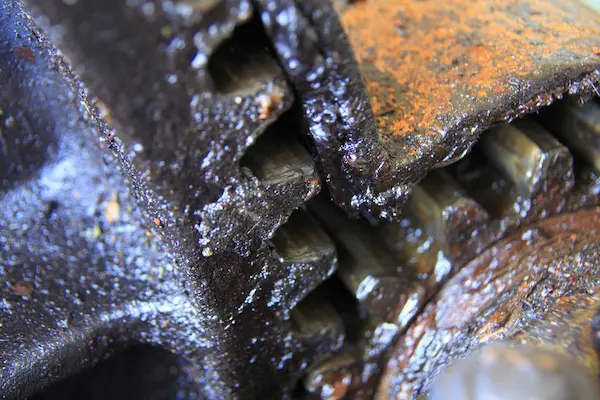

2.Проблемы со смазкой

Смазка выполняет три функции:
охлаждение, снижение трения, удаление продуктов износа.

Основные проблемы:

• Низкий уровень масла.
• Неподходящая вязкость (ISO VG).
• Загрязнение абразивом или водой.
• Превышение межсервисного интервала.

Типовые последствия:

• Повышенный износ подшипников.
• Перегрев (t масла > 90–100 °C).
• Потеря твёрдости зубчатой поверхности.
• Заклинивание.

Критичный параметр:
Температура масла. Рост на каждые 10 °C сокращает ресурс примерно в 2 раза (правило Аррениуса).

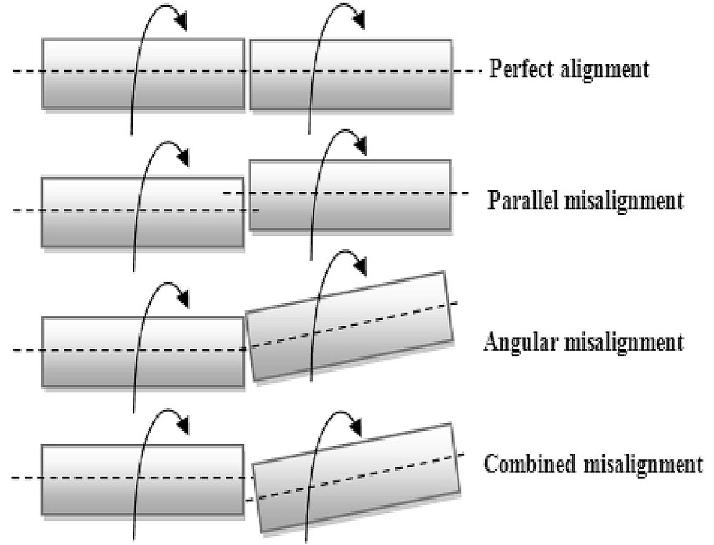

3. Несоосность и ошибки монтажа

Что происходит:
Нарушение соосности между валом мотор-редуктора и приводимым механизмом создаёт дополнительную радиальную (Fr) и осевую (Fa) нагрузку.$$Fr_{факт} > Fr_{доп}$$Frфакт​>Frдоп​

Типовые причины:

• Монтаж без индикаторной проверки.
• Жёсткая муфта без компенсации перекоса.
• Деформация основания.
• Перетянутые крепёжные болты.

Последствия:

• Перегрев и разрушение подшипников.
• Повышенная вибрация.
• Утечка через сальники.

Ориентир:
Допустимая несоосность для жёстких муфт — не более 0,05–0,1 мм.

4. Перегрев электродвигателя

Причины:

• Частые пуски (режим S3 вместо S1).
• Недостаточная вентиляция.
• Работа при повышенной температуре окружающей среды (t > 40 °C).
• Загрезнение ребер охлаждения
• Частотное управление без принудительного охлаждения на низких оборотах.

Последствия:

• Разрушение изоляции (класс F, H).
• Межвитковое замыкание.
• Пробой на корпус.

5. Износ подшипников

Основной ресурс определяется расчётной долговечностью L10h.

Причины сокращения ресурса:

• Повышенная радиальная нагрузка.
• Загрязнение смазки.
• Перекос посадочных мест.
• Вибрация.

Признаки:

• Рост шума.
• Повышение температуры корпуса.
• Металлическая пыль в масле.

6. Динамические перегрузки и реверсы

Механизмы с частыми остановами и пусками создают:

• Ударные нагрузки на зубья.
• Перегрузки по моменту.
• Повышенные нагрузки на выходной вал и подшипник.

Особенно критично для:

• Подъёмных механизмов.
• Мешалок с переменной загрузкой и вязкостью.
• Дробильного оборудования.

7. Неправильный выбор под условия эксплуатации

Если степень защиты электродвигателя (IP), тип лакокрасочного покрытия и вид манжетных уплотнений не соответствует условиям:

• Попадание влаги → коррозия.
• Абразивная пыль → ускоренный износ уплотнений.

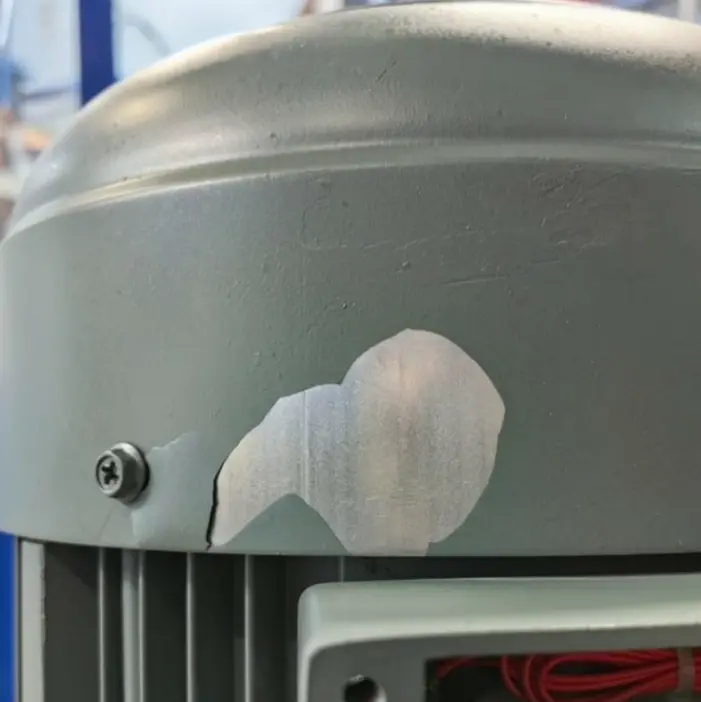

• Агрессивная среда → разрушение лакокрасочного покрытия.

Как снизить риск выхода из строя

1. Подбирать редуктор с корректным коэффициентом сервиса (fB).
2. Проверять допустимые радиальные и осевые нагрузки.
3. Контролировать температуру масла.
4. Использовать муфты с компенсацией перекоса.
5. Регулярно проводить анализ масла.
6. Проверять режим работы двигателя (S1–S6).
7. Обеспечивать правильную вентиляцию.
